光纤测温系统工程案例
2018-04-04 来源:中彤节能

       1. 方案总体设计

方案设计以ZTMS-DTS-Ⅰ-D-E(ZTMS-DTS-Ⅰ-D-E)系列分布式光纤测温系统监测热力管道,在热力管道上方安装温度传感光缆,通过测温系统对沿着管道敷设方向上的每一点光纤温度进行测量,获取管道外壁的温度变化信息,在不同时刻、不同位置管壁温度发生变化时,迅速进行报警并准确定位。实现实时监测热力管道的温度变化,保障热力管道动态的、安全的业务运行。管道温度监测系统基于先进的分布式光纤传感技术,系统功能包括:

1)实时在线的温度分布式监测;

2)清楚指示过热点的位置信息;

3)提供管道异常的早期探测;

管道温度监测系统由基于拉曼散射设计的ZTMS-DTS-Ⅰ-D-E(ZTMS-DTS-Ⅰ-D-E)分布式光纤测温系统完成。通过对管道上方光缆温度的监测,及时发现管道运行过程中出现的问题,具备最高温度报警、温升速率报警、平均温度报警、系统故障报警、光纤断裂报警等功能,并能显示、记录测温数据、报警位置等信息。

管道温度监测系统利用光缆中的1芯或多芯多模光纤进行光纤温度的实时测量,根据用户设置,当温度过高、温度变化过快时,系统会给出相应警告。

根据项目情况,热力管线路由示意图。

2.  施工方案

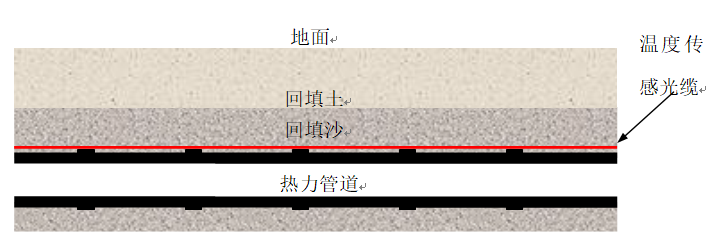

管道温度监测系统监测方式为传感光缆紧贴管道上方直线敷设,敷设示意图如下:

        根据本项目情况,热力管道包含三种不同安装方式,因此光缆安装为以下三种敷设方式:

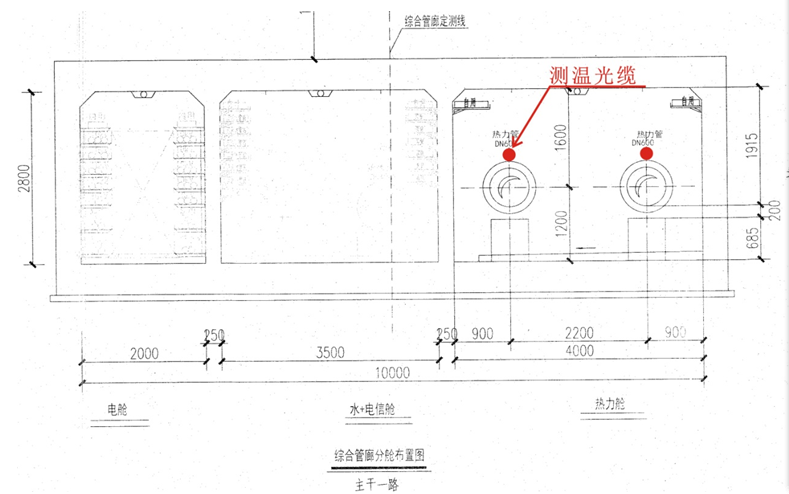

        1、 综合管廊内敷设

2-2

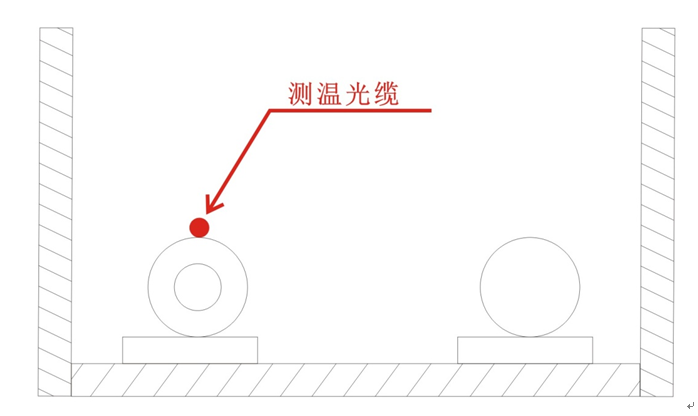

        2、 热力管沟内敷设

2-3

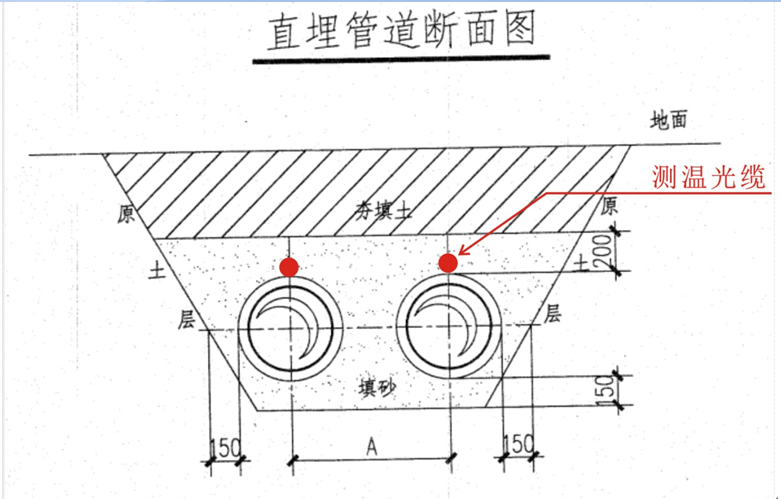

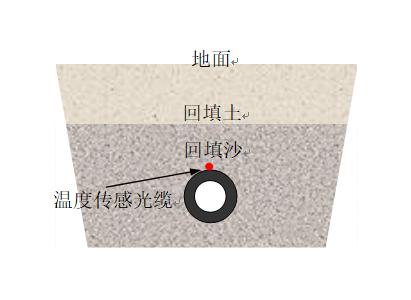

         3、 直埋敷设



2-4
